Mécanique des fluides

Histoire de la mécanique des fluides

L’histoire de la mécanique des fluides retrace l’histoire des connaissances dans ce domaine depuis l’antiquité.

Historique

Jusqu’au XVIIIe siècle

Avant qu’elle ne soit étudiée, la mécanique des fluides a été largement employée pour des applications quotidiennes comme l’irrigation en agriculture, les canaux, les fontaines, etc. La sédentarisation des humains a entraîné la nécessaire invention de moyens de maîtrise de l’eau. L’irrigation à petite échelle serait née vers 6500 av. J.-C. à la fin du Néolithique. On commence à trouver de grands ouvrages hydrauliques (canaux, irrigation gravitaire) vers 3000 av. J.-C. Vers cette époque des instruments ont déjà été inventés pour mesurer le niveau des crues, des zones de marécages sont drainées et asséchées, barrages et digues pour se protéger des crues sont construits sur le Nil, le fleuve Jaune et l’Euphrate1. Il est possible que les plus vieux aqueducs aient été construits en Crète au IIe millénaire av. J.-C. et en Palestine au XIe siècle av. J.-C.2.

L’étude de l’eau et de son comportement mécanique ne passe des applications concrètes à la théorie que tardivement. À Alexandrie au IIIe siècle av. J.-C., Archimède étudie avec les disciples d’Euclide et, en revenant à Syracuse, formule des principes qui sont à l’origine de la statique des fluides notamment avec son principe éponyme3. Héron d’Alexandrie au Ier siècle a poursuivi le travail de statique des fluides en découvrant le principe de la pression4 et surtout du débit3.

Durant l’antiquité tardive les grands travaux hydrauliques se poursuivent et se raffinent avec des aqueducs, des systèmes de distribution et d’assainissement de l’eau, mais aussi les fontaines et les bains3. Ces travaux sont décrits par Frontin. Comme la plupart des sciences, l’hydrostatique et l’hydraulique disparaissent en partie de l’Europe pendant le Moyen Âge, la migration du savoir se faisant de l’ancien empire gréco-romain vers l’empire arabe. L’âge d’or islamique voit d’abord la traduction des œuvres d’Archimède, d’Eucliden 1, et la publication par Al-Jazari du Livre des mécanismes ingénieux ou Kitāb al-Ḥiyal, ouvrage traitant de l’hydraulique et de l’hydrostatique d’Archimède2, 5.

Du point de vue des édifices hydrauliques, si le Moyen Âge voit la disparition du système d’irrigation de la Mésopotamie à cause des invasions mongoles provoquant l’effondrement de la population locale, au VIIe siècle sous la dynastie Sui s’achève la première étape des travaux du Grand Canal qui relie Nord et Sud de la Chine2.

La mécanique des fluides n’est étudiée à nouveau en Europe qu’avec les études de Léonard de Vinci au XVe siècle qui décrit à la fois les multiples types d’écoulements et formule le principe de conservation de la masse ou principe de continuité, prenant ainsi la suite de Héron. C’est lui qui jette les fondements de la discipline et introduit de nombreuses notions d’hydrodynamiques dont les lignes de courant. Comprenant intrinsèquement la problématique de résistance à l’écoulement, il conçoit le parachute, l’anémomètre et la pompe centrifuge6.

Si Simon Stevin (1548-1620) découvrit les grands principes de l’hydrostatique, complétant ainsi l’œuvre d’Archimède, le Brugeois ne parvint pas cependant à les présenter sous une forme suffisamment belle et ordonnée; ce fut l’œuvre de Pascal de donner à ces découvertes une forme irréprochable. On peut dire que, si Stevin découvrit le paradoxe hydrostatique et le principe de l’égalité de pression dans un liquide, ce fut Blaise Pascal qui, dans son « Récit de la grande expérience de l’équilibre des liqueurs » de 1648, donna le premier un exposé homogène et bien ordonné de ces principes fondamentaux de l’hydrostatique7. Les manifestations du paradoxe hydrostatique sont utilisées dans l’enseignement du phénomène. L’une des expériences les plus connues est le crève-tonneau de Pascal.

Le Livre II des Principia Mathematica de Newton qui traite des mouvements des corps en des milieux résistants, ne laisse aucun acquis scientifique substantiel. Cependant, selon Clifford Truesdell, les travaux de Newton ont fourni à ces deux disciplines un programme qui a été suivi pendant cinquante ans8. Il faut attendre les travaux de Alexis Claude Clairaut (1713-1765) et Jean le Rond D’Alembert (1717-1783) pour que commencent à s’établir les lois de la mécanique des fluides9.


Époque moderne

Il faut attendre l’inclusion des mathématiques à la physique pour que la mécanique des fluides gagne en profondeur. En 1738 Daniel Bernoulli établit des lois applicables aux fluides non visqueux en utilisant le principe de conservation de l’énergie mécanique. La naissance du calcul différentiel permet à Jean le Rond D’Alembert en 1749 d’exposer, en 137 pages, les bases de l’hydrodynamique en présentant le principe de la pression interne d’un fluide, du champ de vitesse et des dérivées partielles appliquées aux fluides. Leonhard Euler complète plus tard l’analyse de D’Alembert sur la pression interne et les équations de dynamique des fluides incompressibles4.

En 1755 Euler publie ainsi un traité qui donne les équations à dérivées partielles décrivant les fluides parfaits incompressibles. Un peu avant, en 1752, D’Alembert relève le paradoxe à son nom qui montre que les équations contredisent la pratique : un corps plongé dans un fluide se mouvrait sans résistance d’après la théorie, ce que l’observation contredit directement. L’introduction par Henri Navier en 1820 de la notion de frottement sous forme d’un nouveau terme dans les équations mathématiques de mécanique des fluides. George Gabriel Stokes aboutit en 1845 à une équation permettant de décrire un écoulement de fluide visqueux4. Les équations de Navier-Stokes marqueront toute la suite de l’histoire de la mécanique des fluides.

Cette suite prend corps dans la seconde moitié du XVIIIe siècle et la première du XXe siècle10 :

développements dans les domaines incompressible ou compressible avec la création du concept de couche limite par Ludwig Prandtl qui s’avérera très fructueux, particulièrement pour l’aérodynamique et l’hydrodynamique navale,

étude du domaine nouveau que constitue le supersonique,

étude des écoulements en milieu poreux par Henry Darcy et des interfaces eau-air par Moritz Weber,

l’étude des instabilités et de la turbulence, un chapitre bien loin d’être clos aujourd’hui. Ce domaine voit l’apparition d’écoles fondées par un précurseur : Prandtl à Göttingen ou l’école russe de mathématiciens par Kolmogorov11.

Au cours de cette période un nouveau chapitre est ouvert par Ludwig Boltzmann avec la description statistique des gaz au niveau microscopique. Ce domaine sera développé par Martin Knudsen pour le domaine inaccessible à une description relevant de l’hypothèse du continu. David Enskog et Sydney Chapman montreront comment passer pour les gaz du niveau moléculaire au continu, permettant ainsi le calcul les coefficients de transport (diffusion, viscosité, conduction) à partir du potentiel d’interaction moléculaire.

Toutes les travaux théoriques s’appuient sur les travaux fondamentaux antérieurs de mathématiciens comme Leonhard Euler12, Augustin Louis Cauchy ou Bernhard Riemann.

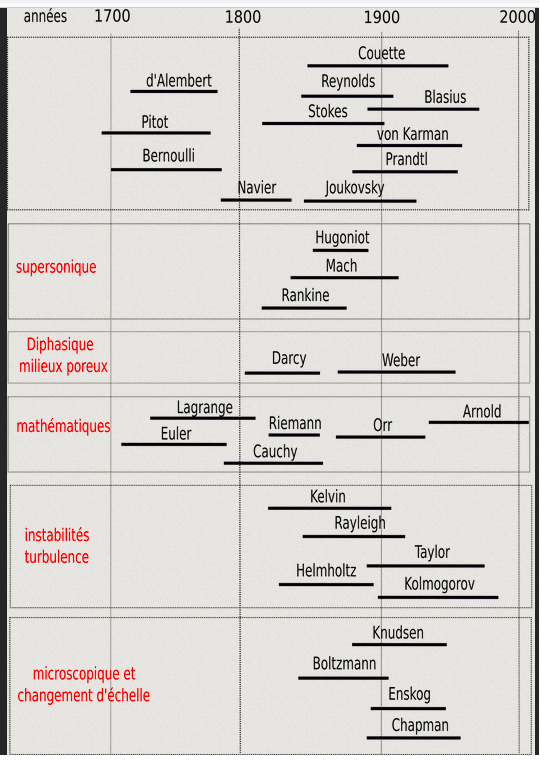

Personnalités de l’histoire de la mécanique des fluides (liste non exhaustive).


Par ailleurs le développement de nombreuses installations d’essai et de moyens de mesure permet d’obtenir de nombreux résultats. Tous ne sont pas explicables par la théorie et on voit apparaître un grand nombre de nombres adimensionnels permettant une explication et une justification d’essais effectués sur maquette en soufflerie ou bassin de carène. Deux mondes scientifiques se côtoient et très souvent s’ignorent jusqu’à la fin du XIXe siècle13, 14. Ce gap disparaîtra sous l’impulsion de gens comme Theodore von Kármán ou Ludwig Prandtl au début du XXe siècle.

Tous ces développements sont supportés par les développements de l’industrie : hydrodynamique industrielle, constructions navales et aéronautique.


Époque récente

Le calcul numérique naît dans la seconde moitié du XXe siècle. Il va permettre l’éclosion d’une nouvelle branche de la mécanique des fluides, la mécanique des fluides numérique. Elle est basée sur l’avènement de calculateurs toujours plus puissants mais aussi de méthodes mathématiques permettant le calcul numérique. La puissance de calcul permet la réalisation d’« expériences numériques » qui concurrencent les moyens d’essai ou permettent l’interprétation plus aisée de ceux-ci. Ce type d’approche est couramment utilisée dans l’étude de la turbulence.

Le second fait d’importance dans cette période est l’augmentation considérable du nombre de personnes impliquées dans la recherche et développement. Les découvertes sont devenues plutôt le fait d’équipes que d’individus. Ces équipes sont pour l’essentiel américaines : l’Europe (essentiellement France, Royaume-Uni et Allemagne) a perdu son leadership.

Les domaines industriels qui justifient ces développements sont la météorologie, la climatologie, la géophysique ou encore l’océanographie et l’astrophysique. Ces domaines n’existent que par le calcul numérique, au moins pour les deux premiers.

Chronologie de la mécanique des fluides

Cet article présente une frise chronologique des découvertes les plus importantes de l’histoire de la mécanique des fluides.

Jusqu’au XVIIe siècle

Durant cette période la recherche du progrès est du domaine technique. Elle concerne la captation et l’acheminement de l’eau et son utilisation dans des machines hydrauliques. Ces techniques se diffusent lentement, quand elles ne sont pas oubliées pour réapparaître quelques siècles plus tard comme le moulin à eau en Europe. Quelques auteurs témoignent de ces progrès.

Marcus Vitruvius Pollio (Vitruve) décrit diverses installations d’hydraulique (aqueducs, siphon, vis d’Archimède) dans la société romaine au Ier siècle av. J.-C.1

Sextus Iulius Frontinus (Frontin) décrit les techniques utilisées au Ier siècle à Rome pour le transport de l’eau et des effluents et réorganise le système d’aqueducs2.

Les trois frères Moussa ibn Shākir (Banou Moussa) publient au IXe siècle une synthèse des travaux grecs sur l’hydraulique et améliorent certaines techniques3.

Ibn al-Razāz al-Jazarī (Al-Jazari) décrit les machines hydrauliques automatiques dans le livre de la connaissance des mécanismes ingénieux (1206)4 et perfectionne l’horloge hydraulique.

Quelques personnages exceptionnels émergent cependant.

Archimède établit le principe d’Archimède pour les lois de l’hydrostatique (IIe siècle av. J.-C.)5. Héron d’Alexandrie introduit la notion de pression pour les gaz (Ier siècle)6.

Léonard de Vinci introduit la méthode expérimentale en mécanique des fluides, la notion de ligne de courant, celle d’onde en surface, de frottement, de conservation du débit (XVe siècle)7.

Leonard de Vinci

XVIIe et XVIIIe siècles

Les grands progrès de cette période accompagnent ceux de l’analyse par les mathématiciens. Ce sont au demeurant les mêmes personnes qui font des mathématiques dans divers domaines et qui analysent les problèmes de mécanique des fluides.

Evangelista Torricelli explique les effets de la pression atmosphérique sur l’hydraulique en utilisant les lois de la similitude et invente le baromètre (1643)8.

Henri Pitot introduit un instrument pour la mesure des vitesses : le tube de Pitot (1732)9.

Daniel Bernoulli est l’un des premiers physiciens à utiliser une approche mathématique des écoulements, ce qui le conduit au théorème de Bernoulli (1738)10.

À la même époque Jean le Rond d’Alembert introduit la notion de milieu continu et formalise divers problèmes dans son traité de dynamique (1743)11.

Leonhard Euler introduit le calcul infinitésimal avec lequel il écrit les équations d’Euler, première description générale des écoulements (1757)12.

Pierre-Simon de Laplace écrit une théorie des ondes pour un milieu à surface libre (1776)13.

Joseph-Louis Lagrange introduit la notion d’écoulements à potentiel de vitesse, formalise la notion de ligne de courant et précise la notion d’onde dans un fluide à surface libre (1781) 14.

Leonhard Euler

XIXe siècle

Durant cette période les mécaniciens des fluides sont devenus des physiciens spécialisés souvent voués à la résolution des problèmes industriels. La méthode expérimentale se développe de manière spectaculaire.

Henri Navier écrit ce que l’on appelle aujourd’hui les équations de Navier pour les milieux incompressibles qui préfigurent les équations de Navier-Stokes (1823)15.

Gotthilf Hagen (1839) et Jean-Léonard-Marie Poiseuille (1842)16 décrivent indépendamment la loi de l’écoulement en conduite forcée ou loi de Hagen-Poiseuille.

George Gabriel Stokes écrit les équations de Navier-Stokes pour un fluide incompressible (1845)17. Henry Darcy établit la loi de Darcy pour la perméation de l’eau dans les milieux poreux (1856)18.

Bernhard Riemann montre comment se propagent les ondes dans un milieu fluide. Ses travaux sont à l’origine de la notion de caractéristique utilisée pour les écoulements supersoniques et des méthodes numériques modernes (1860)19.

Hermann von Helmholtz

établit l’équation de Helmholtz de conservation de la vorticité (1858)20 ;

avec Kelvin explique l’instabilité de Kelvin-Helmholtz de cisaillement (1868)21.

Adhémar Barré de Saint-Venant décrit les écoulements en canaux et rivières par les équations de Barré de Saint-Venant (1871)22.

William Thomson (Lord Kelvin)

montre le théorème de Kelvin pour la circulation du champ de vitesse dans un fluide barotrope (1868)23 ;

avec Hermann von Helmholtz explique l’instabilité de Kelvin-Helmholtz de cisaillement (1871)24 ; explique l’onde de Kelvin (1879)25, onde de gravité océanique affectée par la rotation terrestre.

William Rankine (1870)26 et Pierre-Henri Hugoniot (1889)27 établissent indépendamment les relations de Rankine-Hugoniot pour les discontinuités dans un écoulement.

Osborne Reynolds

met en évidence l’influence de la viscosité dans les écoulements au travers du nombre de Reynolds (1883)28,

introduit la moyenne de Reynolds pour les écoulements turbulents (1895)29.

Maurice Couette donne la solution d’un écoulement visqueux entre deux plaques (écoulement de Couette) (1890)30 et met au point le premier viscosimètre à rotation en même temps que Arnulph Mallock (1888)31.

John William Strutt Rayleigh

démontre l’équation de Rayleigh pour la stabilité des écoulements non visqueux (1895)32 ; explique (1916)33 l’instabilité de Rayleigh-Bénard mise en évidence expérimentalement par Henri Bénard (1901)34.

Joseph Boussinesq

introduit l’hypothèse de Boussinesq pour la turbulence (1877)35,

propose l’approximation de Boussinesq pour des écoulements quasi-parallèles avec force de flottaison rencontrés en géophysique (1897)36.

George Stokes
Osborne Reynolds

Première moitié du XXe siècle

Cette partie de l’histoire prolonge le siècle précédent en s’accompagnant d’un grand développement des moyens expérimentaux. On remarque le lien qui apparaît avec la physique statistique.

Wilhelm Bjerknes introduit la prédiction scientifique de la météorologie et les équations primitives atmosphériques (1904)37.

Ludwig Prandtl

crée la notion de couche limite (1904)38 ;

donne les propriétés des écoulements supersoniques avec son élève Theodor Meyer (détente de Prandtl-Meyer, 1913)39,

introduit la longueur de mélange pour les écoulements turbulents (1925)40.

Heinrich Blasius est connu pour ses travaux sur la couche limite (équation de Blasius, 1907-1910)41, 42. William McFadden Orr (1907)43, 44 et Arnold Sommerfeld (1908)45 introduisent l’équation de Orr- Sommerfeld pour la stabilité des couches limites.

Nikolaï Joukovski 46 et Martin Wilhelm Kutta 47 établissent le théorème de Kutta-Jukowski permettant le

dessin efficace d’une aile d’avion (1910).

Carl Wilhelm Oseen

établit les équations de Stokes-Oseen (1910)48 ;

donne des solutions non régulières des équations de Navier-Stokes (1911-1912)49, 50 ;

donne la force s’exerçant sur une particule dans un écoulement instationnaire (équation de Basset–Boussinesq–Oseen, 1927)51. Sydney Chapman (1916)52 et David Enskog (1917)53 font le lien entre le niveau microscopique décrit par l’équation de Boltzmann le niveau continu décrit par les équations de Navier-Stokes (méthode de Chapman-Enskog).

Theodore von Kármán est l’auteur de nombreux travaux sur les couches limites, en particulier les méthodes intégrales (1921)54. Geoffrey Ingram Taylor est l’auteur de divers travaux sur les instabilités

Instabilité de Taylor-Couette (1923)55 ; Instabilité de Rayleigh-Taylor (1950)56 ; instabilité de Saffman-Taylor (1958)57.

Andreï Kolmogorov décrit la cascade turbulente (1941)58, 59, 60, 61.

Jean Leray prouve l’existence de solutions non nécessairement régulières des équations de Navier-Stokes (1934)62.

Ludwig Prandtl


Depuis les années 1960

Le développement du calcul numérique sur les machines entraîne une véritable révolution du domaine de la mécanique des fluides. Certaines branches de la physique comme la météorologie, la climatologie, la géophysique ou l’astrophysique connaissent un progrès fulgurant. Des industries comme l’aéronautique ou la construction navale voient leurs méthodes totalement modifiées. L’expérience bénéficie des méthodes de métrologie optique.

Serguey Godounov introduit un solveur de Riemann pour la méthode des volumes finis (1959)63. Celui-ci sera à la base d’une nombreuse lignées de solveurs aujourd’hui employée dans les codes de calcul.

Joseph Smagorinsky décrit le modèle de simulation des grandes échelles de la turbulence (1963) 64.

Stephen Whitaker démontre la loi de Darcy par prise de moyenne volumique à partir de la loi de Stokes (1966)65.

Brian Launder et William P. Jones mettent au point une méthode de modélisation aujourd’hui classique : la méthode k – ε (1972)66.

Mécanique des fluides

La mécanique des fluides est un domaine de la physique consacré à l’étude du comportement des fluides (liquides, gaz et plasmas) et des forces internes associées. C’est une branche de la mécanique des milieux continus qui modélise la matière à l’aide de particules assez petites pour relever de l’analyse mathématique, mais assez grandes par rapport aux molécules pour être décrites par des fonctions continues.

Elle comprend deux sous-domaines : la statique des fluides, qui est l’étude des fluides au repos, et la dynamique des fluides, qui est l’étude des fluides en mouvement.

Historique Principales branche

Statique des fluides

L’hydrostatique, ou statique des fluides, est l’étude des fluides immobiles. Ce domaine a de nombreuses applications comme la mesure de pression et de masse volumique. Elle offre des explications physiques à de nombreux phénomènes de la vie quotidienne, comme la poussée d’Archimède ou les raisons pour lesquelles la pression atmosphérique change avec l’altitude.

L’hydrostatique est fondamentale pour l’hydraulique, l’ingénierie des équipements de stockage, de transport et d’utilisation des fluides. Elle est également pertinente pour certains aspects de la géophysique ou de l’astrophysique (par exemple, pour comprendre la tectonique des plaques et les anomalies du champ gravitationnel de la Terre), pour la météorologie, la médecine (dans le contexte de la pression artérielle) et de nombreux autres domaines.


Dynamique des fluides

La dynamique des fluides, ou hydrodynamique, est une sous-discipline de la mécanique des fluides qui traite de l’écoulement des fluides, soit les liquides ou les gaz en mouvement1. La dynamique des fluides offre une structure systématique qui englobe des lois empiriques et semi-empiriques, dérivées de la mesure du débit et utilisées pour résoudre des problèmes pratiques. La solution à un problème de dynamique des fluides implique généralement le calcul de diverses propriétés du fluide, telles que la vitesse, la pression, la densité et la température, en tant que fonctions de l’espace et du temps.

La dynamique des fluide couvre plusieurs sous-disciplines comme :

  • l’aérodynamique 2, 3, 4, 5 (l’étude des gaz en mouvement)
  • l’hydrodynamique 6, 7 (l’étude des liquides en mouvement).

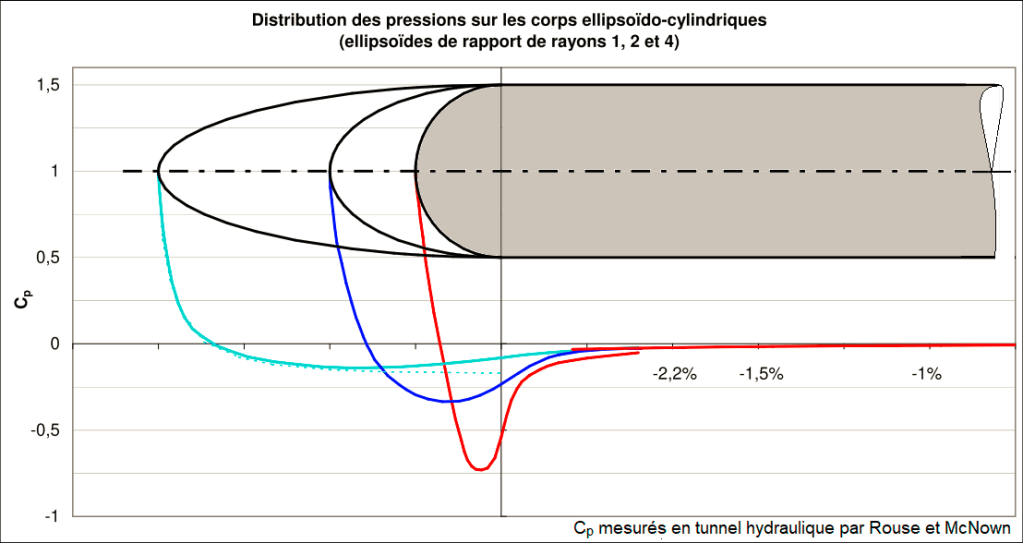

Distribution des pressions sur des ogives ellipsoïdales de fusées (en subsonique) d’après les mesures en tunnel hydraulique de Rouse et McNown.

S’agissant d’écoulements de gaz incompressibles (ou assimilés), l’aérodynamique rejoint précisément l’hydrodynamique (et vice-versa), c’est-à- dire que les raisonnements théoriques et les mesures expérimentales qui valent pour les liquides valent aussi pour les gaz (incompressibles ou assimilés) et vice et versa. Ainsi peut-on calculer théoriquement avec les mêmes méthodes les efforts suscités par des écoulements liquides ou gazeux (incompressibles ou assimilés) ; ainsi encore peut-on déterminer expérimentalement les caractéristiques de portance et de traînée de fusées dans l’eau (image de gauche) ou de sous-marins dans l’air (image de droite).

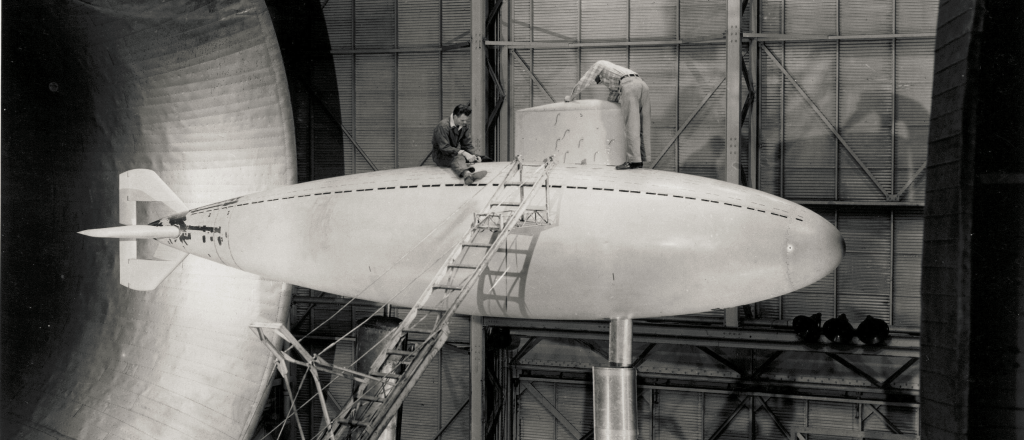

Mesures, dans l’air, des caractéristiques hydrodynamiques d’un sous-marin dans la soufflerie Full-scale de Langley.

La dynamique des fluides a un large éventail d’applications, dont le calcul des forces et moments s’appliquant sur les aéronefs, la détermination du débit massique de pétrole dans les pipelines, la prévision de l’évolution des conditions météorologiques, la compréhension des nébuleuses dans l’espace interstellaire et la modélisation des explosions. Certains principes de dynamique des fluides sont utilisés dans l’ingénierie du trafic et la dynamique des foules.


Échelles et nature du problème hydrodynamique


Niveau microscopique

Au niveau le plus bas de la modélisation, on décrit le milieu par position et vitesse de chaque particule constitutive et le potentiel d’interaction entre elles. Cette approche est bien sûr limitée par la quantité d’information qu’elle suppose. Elle est utilisée :

en pratique dans les méthodes de dynamique moléculaire où elle constitue une véritable expérience numérique possible pour un liquide comme pour un gaz,

en théorie pour des tentatives de construction ab initio d’un système formel de description macroscopique du milieu. Ce type d’approche est extrêmement difficile et peu de résultats ont été obtenus depuis les travaux de Jean Leray. En particulier, l’existence de solutions régulières des équations de Navier-Stokes fait l’objet du prix Clay.

Pour les gaz et à un niveau moins détaillé on se contente de décrire la distribution statistique des vitesses et éventuellement de tous les autres degrés de liberté (énergie interne, rotation et vibration dans le cas de molécules). Ludwig Boltzmann a ainsi réussi à écrire l’équation cinétique qui porte son nom. Cette fonction du temps, de la position et de la vitesse peut être calculée à partir d’outils comme la simulation directe Monte Carlo ou la méthode de gaz sur réseau particulièrement bien adaptée aux milieux poreux. Il s’agit de calculs coûteux en raison de la dimension 7 du problème. Pour cette raison on utilise généralement un potentiel d’interaction peu réaliste physiquement mais conduisant à des résultats acceptables.


Niveau mésoscopique

Par ce vocable on entend la description de phénomènes descriptibles à une échelle grande devant la précédente mais petite devant l’échelle du continu.


Concept de particule élémentaire du fluide

La particule fluide décrit un fluide à l’échelle mésoscopique : c’est un volume de dimension suffisamment petite pour que les propriétés du fluide ne varient pas spatialement dans la particule et suffisamment grand pour qu’une quantité importante de molécules soient comprises dedans de manière à moyenner les fluctuations statistiques8.

On peut effectuer dans cette particule un bilan de masse, de quantité de mouvement et d’énergie en utilisant les flux correspondants sur les limites du domaine. Cette approche conduit à l’écriture des équations de conservation correspondantes et, par passage à la limite, aux équations descriptives du phénomène. Cette méthode est aussi la base de la description numérique, le volume élémentaire étant alors la maille élémentaire du calcul.


Suppression des détails de taille intermédiaire

La géométrie étudiée peut comprendre des détails dont la prise en compte explicite va rendre le problème coûteux, par exemple une rugosité de la surface ou le détail de la géométrie d’un milieu poreux. Dans ce dernier cas les méthodes bien connues de la prise de moyenne volumique ou de l’homogénéisation permettent le calcul de quantités intervenant sous forme de coefficients comme le coefficient de diffusion dans l’équation de Darcy. Dans le cas d’une rugosité l’homogénéisation aboutit à l’écriture d’une relation de saut à la paroi, c’est-à-dire une relation liant toute valeur à sa dérivée spatiale.

On peut faire également entrer dans cette catégorie les phénomènes de raréfaction dans un choc ou une couche pariétale. Dans ces régions d’espace les équations du continu sont invalides sur une distance de quelques libres parcours moyens. On peut généralement les ignorer. Lorsque ce n’est pas les cas leur modélisation aboutit comme précédemment à des équations de saut. Les relations de Rankine-Hugoniot en sont un exemple.

Enfin, et ce n’est pas le moindre problème, on peut faire disparaître toutes les fluctuations d’un écoulement turbulent par des méthodes de moyennage très diverses, pouvant ramener le problème à une simple diffusion équivalente. Là aussi le but est de simplifier le calcul, possible par la simulation directe, mais coûteux.


Niveau macroscopique

Le niveau macroscopique résulte donc d’une simplification drastique de tous les détails du problème, lesquels sont tout de même présents au travers des coefficients qui interviennent dans les équations descriptives, des conditions aux limites et de l’équation d’état du milieu.


Compressible et incompressible

Ces notions qui séparent nettement deux types d’écoulements ont une origine microscopique :

le caractère compressible généralement associé à un gaz est lié au fait qu’un tel milieu est formé d’objets très espacés ayant des interactions rares, caractérisées par un potentiel particule-particule. Ceci est vrai même dans le cas de milieux contenant des espèces chargées en faible proportion, où les électrons ne sont pas totalement libres et accompagnent (statistiquement) les ions (diffusion ambipolaire). La connaissance de ces potentiels, aujourd’hui d’origine spectroscopique a, est suffisante pour permettre le calcul de toutes les propriétés de transport du milieu : coefficients de diffusion binaire et thermique (équations de Stefan-Maxwell), viscosités dynamique et volumique, conductivité. Ce caractère de milieu peu dense n’est pas affecté par un changement de pression donc une variation du libre parcours moyen entre deux collisions.

le caractère d’incompressibilité associé aux liquides est lié aux liaisons que voit une particule dans un tel milieu. Elle est en effet liée à plusieurs voisins, même si ces liaisons ne sont pas aussi strictes que dans un solide. Ce caractère interdit une approche formelle comme dans les gaz : les propriétés de transport sont mesurées, la théorie ne permettant que d’expliquer les variations avec la température par exemple9. L’incompressibilité des liquides n’est cependant pas absolue : une pression très élevée de quelques centaines de GPa telle que rencontrée dans le noyau terrestre met en évidence une variation de masse volumique des composants liquides.

Dans la pratique, pourtant, on peut souvent considérer les gaz comme incompressibles, du moins lorsqu’ils s’écoulent à un nombre de Mach inférieur à 0,4 (ou plus, selon la précision requise). Cette licence d’ingénieur ne signifie pas que, dans ces circonstances, les gaz soient vraiment incompressibles (ils sont compressibles) mais elle vaut parce que leur compressibilité modifie assez peu les conditions de calcul de leur écoulement (et des forces qui vont avec, pour l’ingénieur).


Équations

Les équations de Navier-Stokes pour un fluide simple (newtonien) sont la pierre angulaire du domaine, à partir desquelles on déduit de nombreuses autres lois.

Ces équations sont écrites dans un repère fixe, avec deux expressions des différentes grandeurs en fonction de la position : soit en fonction des coordonnées actuelles dans le repère (description eulérienne), soit en fonction des coordonnées occupées à un certain instant initial (description lagrangienne). Dans le premier cas le vecteur            représente la vitesse à l’instant t et au point de coordonnées (                         ) (mais à différents instants il ne s’agira pas de la même portion de matière), dans le second cas            représente la vitesse à l’instant t de la matière qui à l’instant initial occupait la position (et qui à l’instant t se trouve en un point différent                    ). On utilise le plus souvent la description eulérienne.


Équations de base

On peut obtenir ces équations par au moins deux voies :

  • à partir des relations de conservation de la masse, de la quantité de mouvement et de l’énergie,
  • à partir de l’équation de Boltzmann décrivant l’évolution moléculaire par la méthode de Chapman-Enskog. Cette méthode n’est utilisable que pour les gaz en raison de la simplicité relative des interactions au niveau microscopique dans ce cas.

Dans la première méthode apparaissent le tenseur des contraintes (ou tenseur de pression, incluant contraintes visqueuses et pression) et le flux de chaleur. Pour ces deux quantités on fait l’hypothèse qu’elles sont liées à un gradient :

  • le flux de chaleur est proportionnel au gradient de température (loi de Fourier),
  • le tenseur des contraintes est proportionnel au tenseur des vitesses de déformation (hypothèse de Stokes). En une dimension d’espace cette expression s’exprime en disant que la contrainte visqueuse est proportionnelle au taux de cisaillement. Ceci définit un écoulement « newtonien ».

Le mécanisme sous-jacent dans les deux cas n’est pas très apparent : on se doute que cette proportionnalité est liée à une linéarisation des équations qui décrivent le problème exact sous-jacent. C’est là un processus général en physique mathématique.

La méthode partant du microscopique permet d’éclairer cet aspect. Les équations de Navier-Stokes sont l’expression d’une petite perturbation de la fonction de distribution microscopique des vitesses et, éventuellement, des énergies internes (statistique de Maxwell-Boltzmann). A contrario les équations d’Euler décrivent le cas correspondant à l’équilibre thermodynamique local.

Il faut alors donner les coefficients qui interviennent : pression, viscosité et conductivité. La pression est définie par l’équation d’état. Les propriétés de transport, viscosité et conductivité peuvent résulter dans le cas du gaz d’un calcul effectué à partir du niveau microscopique (du potentiel interatomique). Pour les liquides ces quantités relèvent de l’expérience.

Similitude

La similitude est la mise en évidence de nombres sans dimensions permettant de réduire le nombre de paramètres intervenant dans les équations afin de simplifier son analyse, éventuellement de définir des expériences à l’échelle du laboratoire. Elle est basée sur l’invariance d’échelle qui assure la covariance des équations : celles-ci sont valides dans tout référentiel galiléen.

On peut alors par un changement de variable faire apparaître des nombres adimensionnels et diminuer ainsi le nombre de variables d’un problème.

Instabilités et turbulence


Instabilités

L’instabilité des solutions des équations est due au terme non linéaire de transport de quantité de mouvement V ⋅∇V. Elles correspondent à une bifurcation de la solution obtenue pour une certaine valeur du nombre de Reynolds. On rencontre divers types d’instabilités :

instabilité de cisaillement bidimensionnelle pour des profils de vitesse perpendiculaire à l’écoulement ayant un point d’inflexion (instabilité de Kelvin-Helmholtz). Le tourbillon généré est dans le plan de l’écoulement ;

instabilités centrifuges de type Taylor-Couette qui se crée lorsque le moment cinétique r V(r) décroît lorsque l’on s’éloigne du centre de courbure. Le tourbillon généré est perpendiculaire à l’écoulement, conduisant par exemple aux tourbillons de Görtler. Il existe nombre d’autres instabilités de type inertiel telles les instabilité elliptique et instabilité de Crow rencontrées en aéronautique ou en géophysique    .

De plus les interfaces soumises à une accélération ou à un champ de gravité peuvent être le siège d’instabilités : Rayleigh-Taylor, Richtmyer-Meshkov, etc.

Instabilité de Kelvin-Helmholtz matérialisée par des nuages.

Transition vers la turbulence

Le passage de l’état laminaire d’un écoulement vers un état totalement turbulent peut emprunter plusieurs voies :

  • transition naturelle : une perturbation quelconque est amplifiée comme le montre une analyse de stabilité (équation de Orr-Sommerfeld). Les perturbations d’abord régulières (ondes de Tollmien- Schlichting) se déforment, créent des tourbillons longitudinaux qui sont eux-mêmes déformés et qui finissent par créer des régions (« spots ») turbulentes, lesquelles finissent par occuper tout l’espace.
  • transition « by-pass » : ce phénomène, présent dans les couches limites, désigne une transition forcée par la contamination par une turbulence externe. Les premières étapes de la transition naturelle sont contournées, d’où le nom.
  • transition par rugosité : les irrégularités de la paroi sont un moteur puissant de déstabilisation de la couche limite.
  • transition par décollement de l’écoulement moyen créant une couche de cisaillement instable.

Il n’existe pas de modèle universel de transition. Ceci est aisément compréhensible dans le cas de la transition naturelle où la source de l’instabilité peut être diverse et où de plus son amplitude joue un rôle. De même on ne maîtrise pas forcément une turbulence externe. En pratique on utilise des critères expérimentaux valides sur telle ou telle configuration.

Strioscopie de l’écoulement transitionnel créé par une chandelle.


Turbulence

La turbulence est un phénomène étudié depuis Léonard de Vinci mais encore mal compris. Il n’existe pas de théorie permettant de décrire le phénomène à partir des équations de Navier-Stokes. La cascade turbulente se manifeste par un transfert d’énergie des grandes structures créées par les gradients de vitesse – encore le terme V ⋅ ∇V – vers les petits tourbillons détruits par dissipation visqueuse. Un résultat majeur obtenu par Kolmogorov est la description des échelles intermédiaires où se produit une diffusion de l’énergie cinétique par mélange et étirement/repli des tourbillons. Cette région possède une propriété d’auto-similitude : les transferts se produisent identiquement à toutes les échelles. Ce résultat illustre la capacité explicative de l’approche physique statistique et systèmes dynamiques.

Une turbulence quasi-bidimensionnelle est obtenue lorsque l’une des dimensions du problème est limitée. C’est le cas de l’atmosphère, où les grands tourbillons excèdent largement la « hauteur utile » où peut se développer une troisième dimension. Il se produit alors une double cascade d’énergie11.

En pratique, l’approche physique statistique ne permet pas un calcul global. De même la résolution directe des équations est beaucoup trop coûteuse et ne sert qu’à générer des expériences numériques servant de test à une théorie. En pratique la mécanique des fluides numérique utilise une méthode où les moments des corrélations statistiques des variables issus d’une prise de moyenne sont modélisés par une hypothèse physique raisonnable. Il existe plusieurs modèles, chacun étant plus ou moins adaptée à une situation donnée.

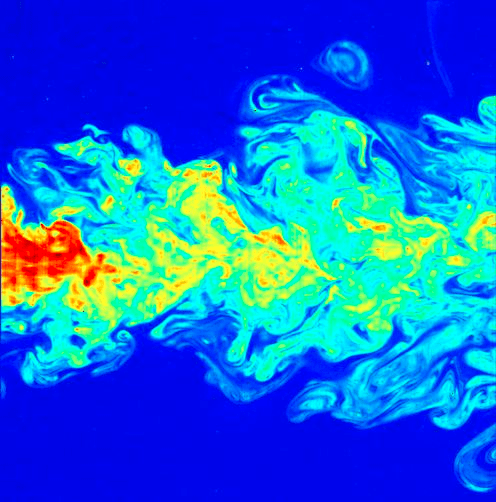

Visualisation par fluorescence induite par laser d’un jet turbulent.


Les effets de la turbulence sur l’écoulement sont importants. Directement ils favorisent les échanges de masse, quantité de mouvement et énergie. Ce phénomène augmente également le bruit acoustique. Il a aussi un effet indirect en modifiant la structure globale d’une région, par exemple la région décollée d’une couche limite ou un jet.


Lois de comportement

La loi de comportement d’un milieu solide ou fluide (voire intermédiaire) relie les contraintes σij exercées dans le milieu aux déformations εij du milieu et/ou à leurs dérivées par rapport au temps.


Fluide newtonien

Pour beaucoup de fluides, le tenseur des contraintes peut s’écrire comme la somme d’un terme isotrope (la pression p) et d’un déviateur (le cisaillement):

δij est le symbole de Kronecker, μ la viscosité dynamique et V la vitesse.

En réalité, il existe toujours un terme de viscosité volumique μ’ div V δij correspondant à une variation isotrope de volume et dû à des interactions moléculaires inélastiques. Ce terme est généralement négligé quoique mesurable et, dans le cas des gaz, calculable12. Très petit, il est supposé nul dans l’hypothèse de Stokes.

Certains matériaux comme les verres ont un comportement qui passe continûment de l’état solide à l’état liquide. C’est vraisemblablement le cas du verre commun si l’on en croit les mesures de viscosité dans la plage où celles-ci sont faisables en un temps raisonnable13, b ou celle du Silly Putty.


Fluides non newtoniens

De nombreux fluides ont des comportements différents, particulièrement en cisaillement. Ce comportement est lié à leur composition : phase solide en suspension, polymère, etc. Leur étude relève de la rhéologie. On présente généralement leur comportement sous un cisaillement simple pour lequel la viscosité est la pente de la courbe contrainte-déformation :

Versement vertical d’un shampooing qui crée un jet latéral par effet Kaye.
  • le fluide de Bingham (boue de forage, dentifrice) qui a un comportement visqueux newtonien passé un seuil de déformation correspondant à la dislocation de sa structure au repos.
  • fluides rhéofluidifiants ou pseudo-plastiques (sang, peintures, pâte à papier, etc.) dont la viscosité apparente diminue avec la contrainte appliquée, le phénomène étant lié à une diminution des liaisons internes, affectées par l’écoulement. Certains fluides de Bingham ont un comportement pseudo-plastique.
  • à l’inverse certains fluides sont rhéoépaississants ou dilatants comme les suspensions concentrées.

La relation contraintes-déformation n’est pas suffisante pour caractériser certains fluides dont le comportement est plus complexe :

dépendance en fonction du temps comme les fluides thixotropes comme le ketchup dont la viscosité apparente diminue avec le temps sous contrainte constante. Ce phénomène est lié à une déstructuration plus ou moins rapide du milieu. Plus rarement on rencontre des fluides antithixotropes comme le latex.

Un autre caractère possible est l’élasticité de fluides comme certaines résines polyacrilamides capables d’aligner leurs chaînes macromoléculaires dans le sens de l’écoulement.

Ces caractéristiques peuvent donner naissance à des comportements remarquables comme :

l’effet Weissenberg pour les fluides pseudo-plastiques14 ; l’effet de siphon ouvert pour les fluides élastiques15 ; l’effet Kaye pour les fluides thixotropes16.

Les comportements peuvent être décrits par des modèles rhéologiques obtenus en ordonnant de manière plus ou moins complexes des éléments de base : ressort pour l’élasticité, amortisseur pour le comportement visqueux, patin pour la pseudo-plasticité17. On obtient ainsi le modèle de Kelvin-Voigt ou le modèle de Maxwell pour décrire la viscoélasticité.

Les caractéristiques sont mesurées à l’aide de rhéomètres ou, dans le cas des polymères, peuvent être prédites18.


Types d’écoulement (milieu homogène)


Stationnarité, instationnarité

Un écoulement peut être stationnaire ou instationnaire ou les deux à la fois. Prenons l’exemple de l’écoulement autour d’un cylindre infini19 :

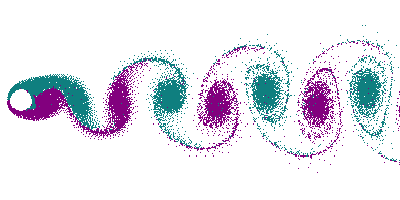

Allée de tourbillons de Karman
  • à bas nombre de Reynolds basé sur le diamètre l’écoulement est laminaire et stationnaire ;
  • lorsque le nombre de Reynolds augmente (Re ≈ 10), on voit apparaître une région de recirculation à l’arrière : cet écoulement est stationnaire ;
  • cette recirculation entraîne une instabilité de type Kelvin-Helmholtz (Re ≈ 100) et l’apparition d’allées de Kármán par appariement des tourbillons produits de part et d’autre 20, 21 ;
  • à plus grand nombre de Reynolds (Re ≈ 1000) l’écoulement de sillage devient turbulent donc instationnaire mais stationnaire en moyenne statistique.


Vorticité

Les tourbillons peuvent naître dans une région décollée comme la recirculation dans l’exemple précédent. Il s’agit alors d’un phénomène entretenu d’origine visqueuse.

Ils peuvent également avoir pour origine une dissymétrie des conditions aux limites : c’est le cas des extrémités d’une aile d’avion. Dans ce cas il s’agit d’un phénomène inertiel non entretenu (en un point de l’espace donné). Les tourbillons ainsi créés sont de grande taille et peu affectés par la viscosité, ce leur confère une grande durée de vie.

Mathématiquement, le tourbillon (ou vorticité) se définit comme le rotationnel de la vitesse ou la moitié de cette valeur. On sait écrire une équation de transport pour cette quantité22 qui est à la base des études sur la turbulence vue sous l’angle mécanique des fluides et non sous l’angle statistique comme dans l’étude de la cascade turbulente.

Tourbillon de bout d’aile.

Compressibilité

Tous les fluides sont visqueux jusqu’à un certain degré. La compressibilité de l’eau par exemple vaut environ 5 × 10−10 m2 N−1, ce qui suppose des pressions de l’ordre du kilobar pour obtenir un effet mesurable. Cette faible valeur permet dans le cas général de faire l’approximation de masse volumique constante. Les écoulements dans lesquels cette approximation est valide sont généralement tels que la température y est sensiblement constante et où l’on peut par suite supposer la viscosité constante. L’équation de conservation de l’énergie est découplée et les équations de Navier-Stokes réduites à une forme plus simple. Si de plus on suppose le nombre de Reynolds petit (Re ≈ 1) on aboutit à l’équation de Stokes. Dans le cas d’un écoulement irrotationnel on montre que la vitesse découle d’un potentiel : on parle d’écoulement potentiel.

Toutefois, la compressibilité d’un liquide n’est jamais nulle et il est possible d’y propager une onde de choc, laquelle suppose une discontinuité des toutes les variables comme indiqué par les relations de Rankine-Hugoniot. Celles-ci sont relatives aux équations d’Euler, donc à un milieu sans viscosité. Cette discontinuité n’existe qu’au point de vue macroscopique puisque la théorie cinétique montre pour les gaz une variation rapide sans discontinuité sur une distance de quelques libres parcours moyens.

L’onde de choc résulte d’une propriété remarquable des équations d’Euler : leur caractère hyperbolique. L’information dans le milieu est transportée par les caractéristiques. Ceci a donné lieu par le passé à des méthodes de résolution par construction géométrique dans des cas assez simples comme une tuyère ou l’onde accompagnant un objet en vol supersonique. Cette propriété est aujourd’hui à la base des méthodes de résolution numérique par volumes finis : les solveurs de Riemann.

Balle de fusil en vol transsonique.


Écoulements visqueux et non visqueux, couche limite

Hors problème de turbulence, les effets dits visqueux, en fait tous les effets liés au transport de masse (diffusion), de quantité de mouvement (cisaillement) et d’énergie (conduction), sont généralement confinés à des régions particulières, généralement une paroi et dans ce cas on parle de couche limite. Un immense progrès dans la compréhension de ce phénomène a été fait au début du XXe siècle. Il a permis l’avènement de l’aérodynamique moderne grâce à l’analyse que permet son caractère parabolique : l’information ne remonte pas l’écoulement. En outre la relative simplicité des équations autorise la mise en évidence de solutions approchées.


Écoulement en milieu inhomogène


Écoulements à surface libre

Les écoulements à surface libre désignent les écoulements d’un fluide limité par une surface libre continue. Ils concernent essentiellement l’atmosphère, les océans ou les lacs et les rivières ou canaux, mais peuvent aussi décrire une étoile par exemple.

Les problèmes à grande échelle dans l’atmosphère ou l’océan ne possèdent pas de caractère spécifique. Ils sont décrits par les équations de Navier-Stokes. D’autres sont limités dans une ou plusieurs directions d’espace. Ce sont :

  • les écoulements en eau peu profonde qui peuvent se rencontrer dans l’atmosphère. Ils sont décrits par une vitesse où deux composantes sont dominantes. On décrit ainsi les courants de marée, les seiches, les mascarets, les vagues non déferlantes, les ondes de gravité comme le tsunami mais aussi dans l’atmosphère les ondes de Rossby, de Kelvin, etc.
  • les écoulements de canaux et rivières qui sont décrits par leur seule vitesse moyenne.

La tension superficielle ne joue pas de rôle dans ce type de problème.

La Grande Vague de Kanagawa ou la transition d’un écoulement à surface libre vers un écoulement diphasique


Écoulements polyphasiques

Ce domaine de la mécanique des fluides23 s’intéresse à ce qui se passe lorsque l’on a affaire à plusieurs phases qui s’écoulent ensemble. Dans la majorité des cas il s’agit d’un milieu diphasique où une phase mineure en volume est dispersée dans la phase majeure. On peut distinguer en fonction du milieu majoritaire :

liquide contenant un gaz sous forme de bulles (ébullition, échangeur de chaleur), de liquide (nombreuses applications industrielles, en particulier l’industrie pétrolière), de solide (suspensions diluées) ou de vide (cavitation),

gaz contenant un liquide sous forme de gouttes (sprays).

Cette systématisation des phénomènes peut faire illusion : cela cache des problèmes de natures très différentes. Par exemple les bulles et leur interaction avec leur environnement constituent à elles seules un vrai problème physique que l’on doit aborder avant même de s’intéresser au problème diphasique.

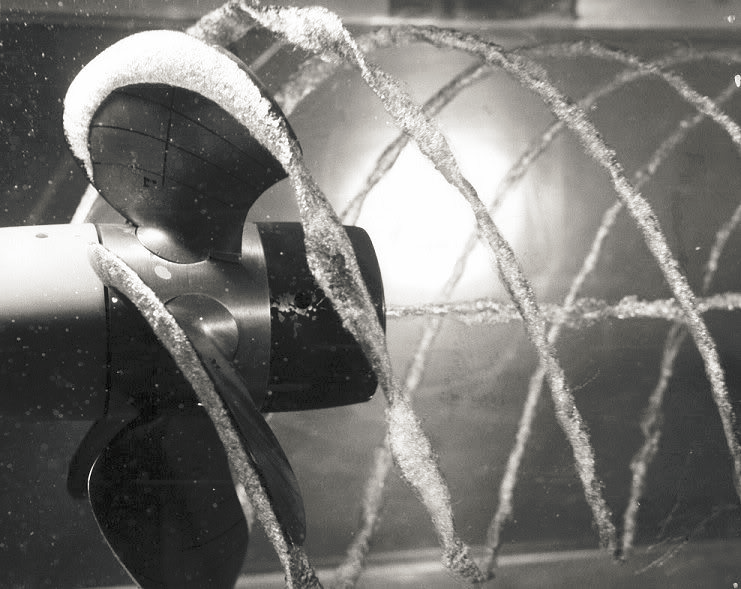

Cavitation générée par une hélice.

Pour le traitement théorique et numérique du problème on distingue les méthodes cinétique où l’on suit chaque élément de la phase diluée en lui appliquant les lois d’interaction ad hoc (par exemple dans l’équation de Mason-Weaver) et méthodes bifluides où des équations de Navier-Stokes couplées sont écrites pour chaque phase, moyennant certaines hypothèses sur le moyennage des phases (exemple de la méthode du volume de fluide. Cette méthode est plus économique mais pose souvent des problèmes de conditions aux limites où les hypothèses ne sont pas respectées.

Il faut noter que les systèmes diphasiques sont susceptibles de montrer des instabilités spécifiques, un exemple remarquable étant le geyser. En taille et fraction suffisante les éléments dispersés peuvent affecter la turbulence.


Écoulements en milieu poreux

Les écoulements en milieu poreux sont présents dans de nombreux domaines comme l’hydrologie, les protections thermiques, etc. Il s’agit souvent de fluides homogènes mais on rencontre des cas hétérogènes comme dans l’extraction pétrolière. Ce sont par nature des écoulements de fluide à faible vitesse, généralement décrits par l’équation de Stokes à l’échelle du pore. La loi de Darcy établie expérimentalement est démontrable par prise de moyenne volumique ou homogénéisation sous cette condition. L’extension à des écoulements plus rapides (loi de Darcy-Forchheimer) se fait en introduisant un nombre de Reynolds. Pour les gaz on sait également traiter tous les régimes d’écoulement depuis le moléculaire jusqu’au continu (équation de Darcy-Klinkenberg).

Microtomographie d’un composite Ti2AlC / Al.

La quantité importante dans le domaine est la perméabilité. Celle-ci est mesurable. Elle a longtemps été évaluée théoriquement par des modèles utilisant des porosités de forme simple, respectant la porosité (par exemple la loi de Kozeny-Carman). Ces méthodes ont une prédictibilité limitée aux variations et non aux valeurs absolues. Ceci a changé avec l’avènement de la microtomographie qui permet une simulation numérique directe du phénomène à l’échelle du pore.

Branches interdisciplinaires

Microfluidique

Magnétohydrodynamique


Mécanique des fluides numérique

La mécanique des fluides numérique consiste à étudier les mouvements d’un fluide, ou leurs effets, par la résolution numérique des équations régissant le fluide. En fonction des approximations choisies, qui sont en général le résultat d’un compromis en termes de besoins de représentation physique par rapport aux ressources de calcul ou de modélisation disponibles, les équations résolues peuvent être les équations d’Euler, les équations de Navier-StokesModèle:, etc.

La mécanique des fluides numérique a grandi d’une curiosité mathématique pour devenir un outil essentiel dans pratiquement toutes les branches de la dynamique des fluides, de la propulsion aérospatiale aux prédictions météorologiques en passant par le dessin des coques de bateaux. Dans le domaine de la recherche, cette approche est l’objet d’un effort important, car elle permet l’accès à toutes les informations instantanées (vitesse, pression, concentration) pour chaque point du domaine de calcul, pour un coût global généralement modique par rapport aux expériences correspondantes. Les méthodes ont porté non seulement sur le calcul proprement dit mais également sur le traitement des données issues de l’expérience (éventuellement numérique !).

Cette discipline a prospéré grâce aux progrès des ordinateurs bien sûr mais aussi grâce à ceux de l’analyse numérique et de l’analyse tout court.

















































Votre commentaire

Entrez vos coordonnées ci-dessous ou cliquez sur une icône pour vous connecter:

Logo WordPress.com

Vous commentez à l’aide de votre compte WordPress.com. Déconnexion /  Changer )

Image Twitter

Vous commentez à l’aide de votre compte Twitter. Déconnexion /  Changer )

Photo Facebook

Vous commentez à l’aide de votre compte Facebook. Déconnexion /  Changer )

Connexion à %s
